カーボン、合金、ステンレスおよびニッケル合金鋼鍛造品ガイド

炭素鋼鍛造品は、一般的な構造用途に最適なコスト対強度比を提供します。合金鋼鍛造品は、要求の厳しい負荷および温度条件に対して強化された機械的特性を提供します。ステンレス鋼鍛造品は、化学および食品加工環境に耐食性をもたらします。ニッケル基合金鋼鍛造品は、650°C を超える極端な温度および高腐食環境での使用に適した唯一の実用的な選択肢です。 これら 4 つの鍛造材料カテゴリは互換性がありません。それぞれが特定の一連の使用条件に対応しており、間違ったカテゴリを選択すると、コストがかかるオーバースペックになったり、コンポーネントが早期に故障したりする結果になります。鍛造プロセス自体は、結晶粒構造を微細化し、内部気孔を除去し、繊維の流れを部品の応力経路に合わせることで、棒材からの鋳造や機械加工で達成できるものを超えて、各合金クラスの固有の利点を増幅させます。

すべての合金クラスで鍛造プロセスが重要な理由

各材料カテゴリを検討する前に、合金の種類に関係なく、鍛造プロセスが部品の性能にどのような影響を与えるかを理解することが重要です。鍛造では、再結晶温度より高い温度 (熱間鍛造) または再結晶温度より低い温度 (冷間および温間鍛造) で金属を加工し、金型を通して圧縮力を加えてビレットを目的の形状に変形させます。この機械的動作により、コンポーネントの性能に直接つながる 3 つの構造上の利点が生まれます。

• 粒子の精製: 機械的変形により、鋳造ビレットの粗い樹枝状粒子構造が破壊され、より細かく、より均一な粒子サイズが生成されます。より微細な結晶粒構造により、すべての合金タイプにわたって引張強度、耐疲労性、衝撃靱性が向上します。
• 多孔性と偏析の除去: 圧縮鍛造力により、出発インゴットまたはビレットに存在する内部空隙、ガス細孔、および樹枝状偏析ゾーンが崩壊し、完全に緻密で均質な微細構造が生成されます。同等のサイズの鋳造コンポーネントは、熱間静水圧プレス (HIP) を受けない限り、これらの欠陥を保持します。
• 整列した粒子の流れ (ファイバーの流れ): 制御された金型設計により、材料の流れが方向付けられ、粒子の流れのラインが機械加工によって切断されるのではなく、完成したコンポーネントの輪郭に沿うようになります。たとえば、鍛造コンロッドは、ロッド本体とボア半径の周囲を通る連続的な鍛流線を持ち、バーから機械加工された代替品と比較して、応力集中点での疲労寿命が大幅に向上します。

これらのメリットの実際的な影響は測定可能です。 鍛造品は通常、20 ～ 30% 高い引張強度、15 ～ 25% 高い降伏強度、および大幅に優れた耐疲労性と耐衝撃性を示します。 同じ合金組成および公称形状の鋳造部品よりも優れています。この構造上の優位性は、炭素鋼、合金鋼、ステンレス鋼、ニッケル基合金の鍛造品全体で一貫しており、繰り返しまたは衝撃荷重下での部品の信頼性が重要な場合には鍛造が最適な製造プロセスとなっています。

炭素鋼鍛造品 : 工業製造の作業場

炭素鋼鍛造品は、次の成分を含む鋼から製造されます。 炭素 0.10 ～ 0.60% 主要な二次合金元素としてマンガンを使用し、他の元素の意図的な添加は最小限に抑えられています。これらは世界の鍛造業界の最大のボリュームセグメントを表しており、推定 重量で全鍛造鋼の 60 ～ 65% .

グレード分類と機械的性質

炭素鋼鍛造品は主に炭素含有量によって分類され、これにより達成可能な強度範囲と熱処理応答が決まります。

• 低炭素 (0.10 ～ 0.25% C、AISI 1018、1020 など): 引張強さ380～520MPa、延性が高く（伸び25～35％）、溶接性に優れています。極限強度よりも成形性が重要となる自動車の車体部品、農業機器のリンク、構造フランジに使用されます。
• 中炭素 (0.30 ～ 0.50% C、例: AISI 1040、1045): 引張強さ 600 ～ 800 MPa (焼きならし後) 1,000MPa 焼入れおよび焼き戻し後。クランクシャフト、コネクティングロッド、ギア、アクスルシャフトなどの構造用鍛造品に最も広く使用されています。
• 高炭素 (0.55 ～ 0.70% C、例: AISI 1060、1070): 引張強さ 800 ～ 1,000 MPa、硬度が高く、溶接性が低下します。表面硬度が主な要件となるレール部品、ばね、耐摩耗鍛造品に使用されます。

炭素鋼の鍛造プロセス

炭素鋼の鍛造温度範囲は次のとおりです。 1,100～1,250℃ 熱間鍛造用。中炭素および高炭素グレードは通常、指定された機械的特性を達成するために、鍛造後に焼きならし (約 870°C から空冷) または焼き入れおよび焼き戻しが行われます。焼き戻し温度は、強度と靱性のバランスをとるように調整されます。焼き戻し温度が高いほど、強度は低くなりますが、耐衝撃性は向上します。このトレードオフは用途の要件によって異なります。

アプリケーションと制限事項

炭素鋼鍛造品は次の場合にデフォルトで選択されます。

• 自動車のドライブトレイン部品（クランクシャフト、コンロッド、カムシャフト、ディファレンシャルギア）
• 建設および鉱山機械（掘削機の歯、ドリルビット、ハンマーヘッド）
• 圧力容器フランジおよびパイプ継手 (常温炭素鋼フランジについては ASTM A105)
• 鉄道部品（ホイールハブ、車軸、継手）

炭素鋼鍛造品の主な制限は、耐食性が低いこと (ほとんどの屋外用途では保護コーティングが必要)、高温強度が限られていること (通常、上記の用途には適さない) です。 400℃ 持続的な耐荷重のため）、および完全硬化を達成するために合金鋼が必要になる大きな断面サイズでは焼入れ性が制限されます。

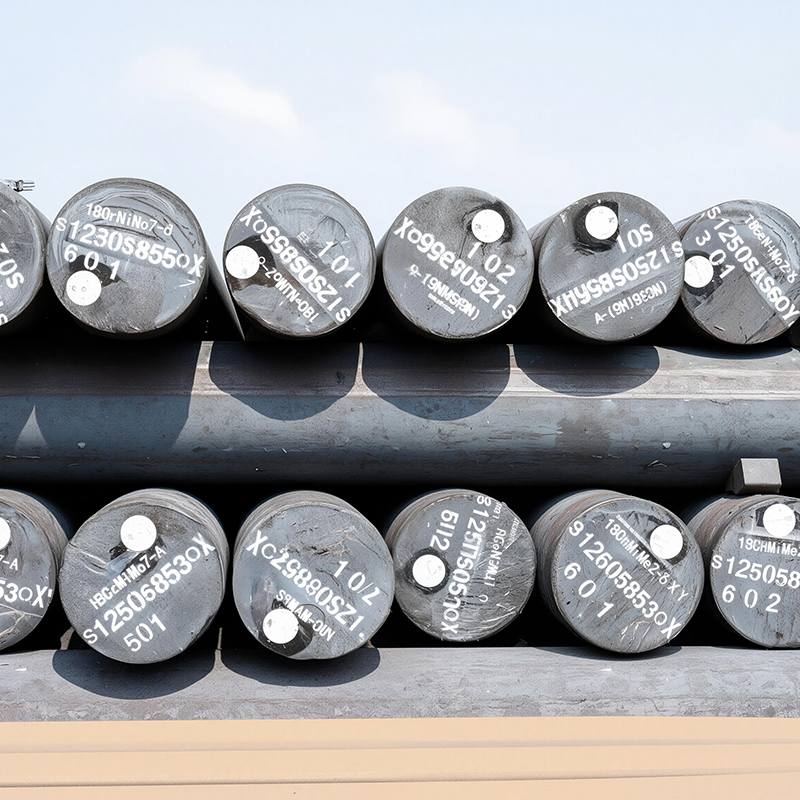

合金鋼鍛造品 : 組成エンジニアリングによるパフォーマンスの向上

合金鋼鍛造品は、1 つ以上の合金元素 (クロム、モリブデン、ニッケル、バナジウム、マンガン、またはその組み合わせ) を意図的に添加した鋼から製造され、機械的特性、焼入れ性、または高温での性能が炭素のみで達成できるレベルを超えて目に見える改善をもたらします。

主要な合金元素とその寄与

• クロム (Cr、0.5 ～ 2.0%): 高温での焼入性、耐摩耗性、耐酸化性が向上します。ほとんどの中合金鋼および高張力合金鋼に存在します。
• モリブデン (Mo、0.15 ～ 0.5%): 厚肉部分の焼入れ性を大幅に向上させ、高温（最大550℃）での耐クリープ性を向上させ、焼き戻し脆化感受性を低下させます。多くの場合、クロム (AISI 4130、4140、4142 などの クロモリ 鋼) と組み合わせて使用​​されます。
• ニッケル (Ni、1.5 ～ 4.0%): 特に氷点下での靭性と耐衝撃性が向上します。低温圧力容器鍛造品 (-100°C まで使用可能な 3.5% Ni 鋼) および ニッケルクロムモリブデン 構造用鋼に使用されます。
• バナジウム (V、0.05 ～ 0.15%): 微細な炭化物析出物を形成し、鍛造中の粒成長を抑制し、熱処理後に析出硬化をもたらします。工具鋼および高強度低合金 (HSLA) 鍛造品に使用されます。
• マンガン (Mn、1.0 ～ 1.8%): 溶接性を維持しながら焼入性と強度を向上させます。構造鍛造品に使用される HSLA グレードの主な合金元素。

一般的な合金鋼鍛造材のグレードとその特性

断面サイズと焼入性の利点

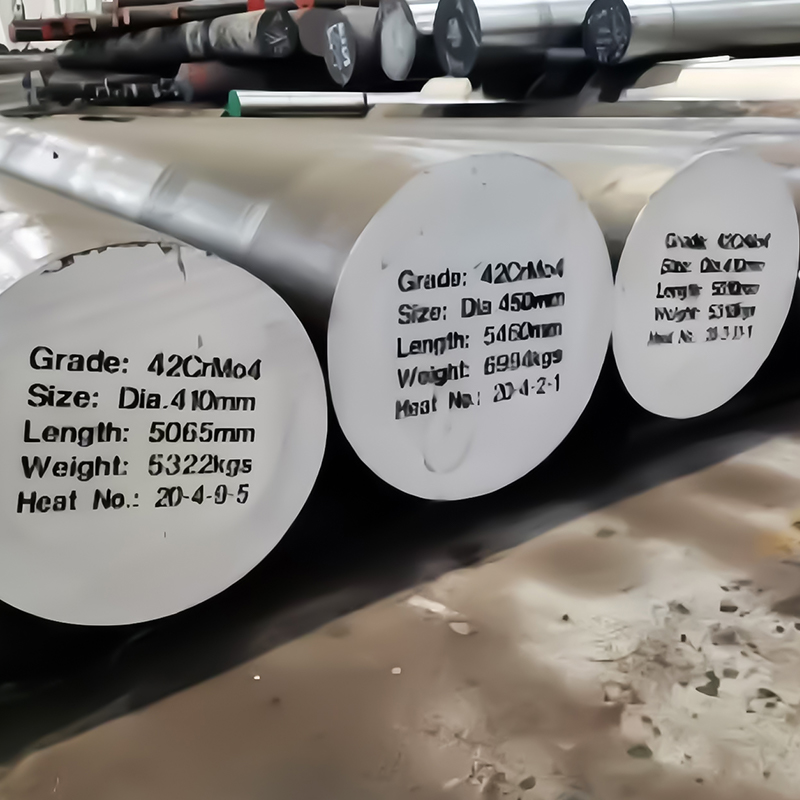

炭素鋼に対する合金鋼鍛造品の実用上最も重要な利点の 1 つは次のとおりです。 大きな断面サイズでの貫通硬化性 。 850°C で焼き入れされた中炭素鋼 (AISI 1045) は、約 10～15mm 直径 100 mm の棒の表面から、コアは柔らかいパーライト/ベイナイトのままです。 AISI 4140 (Cr-Mo) は、全体にわたって完全なマルテンサイトを実現します。 直径50～75mm セクション; AISI 4340 (Ni-Cr-Mo) はこれを次のように拡張します。 100～150mm 。これは、断面全体にわたって均一な機械的特性が必要とされる大型の鍛造シャフト、金型、および構造コンポーネントにとって決定的です。

ステンレス鍛造品 : 耐食性と構造性能を両立

ステンレス鍛造品には最小限の成分が含まれています。 10.5%クロム 、表面に酸化や腐食に抵抗する不動態の酸化クロム膜を形成します。耐食性と機械的特性および鍛造プロセスの構造上の利点を組み合わせることで、ステンレス鋼鍛造品は、化学処理、食品および飲料、海洋、原子力用途での標準的な選択肢となり、攻撃的な環境での材料の寿命が主要な設計基準となります。

鍛造品に使用されるステンレス鋼族

鍛造品には 4 つのステンレス鋼の微細構造ファミリーが使用されており、それぞれが異なる特性プロファイルを持っています。

• オーステナイト系ステンレス鋼 (AISI 304、316、316L など): 最も広く使用されている鍛造ステンレス ファミリー。非磁性で耐食性に優れ、低温靱性が良く、溶接性も良好です。熱処理では硬化できません。冷間加工または溶体化焼鈍によって強化され、最大の耐食性が得られます。通常の引張強さ 515～690MPa 焼きなまし状態。 ASTM A182 F316/F316L は、化学処理および海洋用途におけるステンレス鋼のフランジおよび継手の標準仕様です。
• マルテンサイト系ステンレス鋼 (例: AISI 410、420、17-4PH): オーステナイトグレードよりも高い強度 - 最大 1,310MPa 引張強度 (17-4PH H900 条件) - 中程度の耐食性を備えています。焼き入れによる熱処理が可能です。硬度と耐食性の両方が要求されるポンプシャフト、バルブステム、タービンブレード、手術器具などに使用されます。
• フェライト系ステンレス鋼 (AISI 430、446 など): オーステナイトよりもコストが低く、高温での耐酸化性に優れていますが、重量のある部分では靭性が制限されます。成形性が限られており、熱間加工中に結晶粒が成長しやすいため、鍛造はあまり一般的ではありません。
• 二相ステンレス鋼 (例: 2205、2507、スーパー二相): オーステナイトとフェライトの混合微細構造により、約 標準オーステナイトグレードの2倍の降伏強度 (通常の降伏量は 450 ～ 550 MPa、316 の場合は 200 ～ 240 MPa)、同等の耐食性を維持します。二相鍛造品および超二相鍛造品は、高圧定格と耐塩化物応力腐食割れ性の両方が必要とされるオフショアの石油およびガスのバルブ、ポンプ本体、海底コンポーネント向けに指定されることが増えています。

ステンレス鋼特有の鍛造の課題

ステンレス鋼は、鍛造温度での流動応力が高く、鍛造温度範囲が狭いため、炭素鋼や低合金鋼よりも鍛造が困難です。オーステナイト系グレードは急速に加工硬化するため、多段階の鍛造ではより多くのプレストン数とより多くの中間焼鈍操作が必要になります。二相グレード間では慎重な温度制御が必要です。 1,050～1,200℃ オーステナイトとフェライトの相バランスを適切に維持するには、温度が低すぎると過剰なフェライトが生成され、靭性と耐食性が低下します。これらの要因は、 2 ～ 4 倍のコストがかかる 同等の炭素鋼鍛造品と比較したステンレス鋼鍛造品の比較。

主な応用分野

• 石油とガス: バルブ、フランジ、フィッティング (ASTM A182 F304/316/F51/F53)、坑口コンポーネント、海中マニホールド
• 化学および石油化学処理: ポンプインペラ、反応器内部構造、熱交換器チャネルヘッド、腐食性媒体を扱うノズル
• 食品および医薬品: FDA 準拠の表面と CIP (定置洗浄) 互換性を必要とするバルブ本体、継手、ポンプ ハウジング
• 原子力発電: 耐食性と耐放射線脆化性の両方が必要な一次冷却系コンポーネント、原子炉圧力容器内部構造物、計装ノズル

ニッケル基合金鋼鍛造品: 極限条件での性能

ニッケル基合金鍛造品（「超合金鍛造品」と呼ばれることが多い）は、鍛造業界の中で最も技術的に進歩し、最もコストがかかる分野を代表しています。これらの合金には次のものが含まれています 50 ～ 75% ニッケル クロム、コバルト、モリブデン、タングステン、アルミニウム、チタン、ニオブをマトリックス元素として添加し、すべての鋼合金が事実上耐荷重能力を失った温度でも構造的完全性を維持できる材料を集合的に生成します。

ニッケルマトリックスが極端な温度での性能を可能にする理由

ニッケル FCC (面心立方晶) 結晶構造は、BCC から FCC への転移を起こす鉄基合金とは異なり、極低温から融点近くまで相変態を起こすことなく安定しています。この構造的安定性により、ニッケル合金は、以下の温度でも有用な耐クリープ性を維持できます。 絶対融点の 70 ～ 75% 、どの鋼合金にも匹敵しない性能比。

鍛造ニッケル超合金の主な強化メカニズムは、ガンマプライム (γ') 析出物 (ニッケル マトリックス内で凝集して形成され、高温でも転位の移動に抵抗する規則正しい Ni3 (Al,Ti) 金属間化合物粒子) の形成による析出硬化です。 γ' 率が高い合金 (ワスパロイ、René 41、IN-718 など) は、次のクリープ破断強度を達成します。 最も強い合金鋼の 500 °C を超える 760 °C .

一般的なニッケル基合金鍛造グレード

ニッケル超合金の鍛造プロセスの課題

ニッケル超合金は、あらゆる構造材料の中で最も厳しい鍛造条件を必要とします。熱間強度が高く、実用上価値があるのと同じ特性は、非常に高い鍛造圧力を必要とし、使用温度での変形に耐えることを意味します。プロセスの主な課題には次のようなものがあります。

• 狭い鍛造温度範囲: 多くのニッケル超合金は、次の温度範囲内で鍛造する必要があります。 50～100℃ - ガンマプライムソルバス（変形を可能にするため）より高いが、融解の開始温度より低い。この範囲外の温度変動は、ダイ冷却亀裂または初期の粒界溶融のいずれかを引き起こします。
• 等温鍛造およびほぼ等温鍛造: 高γ'率合金の高度なタービンディスク鍛造には、加熱された金型内での等温鍛造が必要です（金型温度は内部にあります）。 ワーク温度15～30℃ ) 表面の冷却を防ぎ、均一な変形を維持します。これには、特殊な装置 (通常は加熱工具を備えた大型の油圧プレスまたは機械プレス) が必要であり、生産の資本コストと運用コストが大幅に増加します。
• 粒子構造制御: タービンディスク鍛造品のクリープ、疲労、破壊性能は、粒径の均一性に非常に影響されます。結晶粒度は、鍛造中の正確なひずみ、ひずみ速度、および温度管理を通じて厳密に制御する必要があります。鍛造後の熱処理は、目標粒径 (ディスク用途では通常 ASTM 8 ～ 12) と必要な γ' 析出形態を達成するために指定されます。
• 工具の摩耗とコスト: ニッケル超合金の高い流動応力は、金型の急速な摩耗を引き起こします。ニッケル合金鍛造用の金型材料は、それ自体が高合金工具鋼またはニッケル基熱間加工合金であり、耐用年数が限られており、 5 ～ 15 倍のコストがかかる 同等の炭素鋼鍛造品と比較したニッケル合金鍛造品の比較。

4 つの鍛造材料カテゴリすべての比較

用途に適した鍛造材料の選択

鍛造品の材料の選択はサービス要件の逐次評価に続き、コストの最適化は機能性能のしきい値が確認された後にのみ適用されます。次のフレームワークは、主要な決定基準を優先順位に従ってカバーしています。

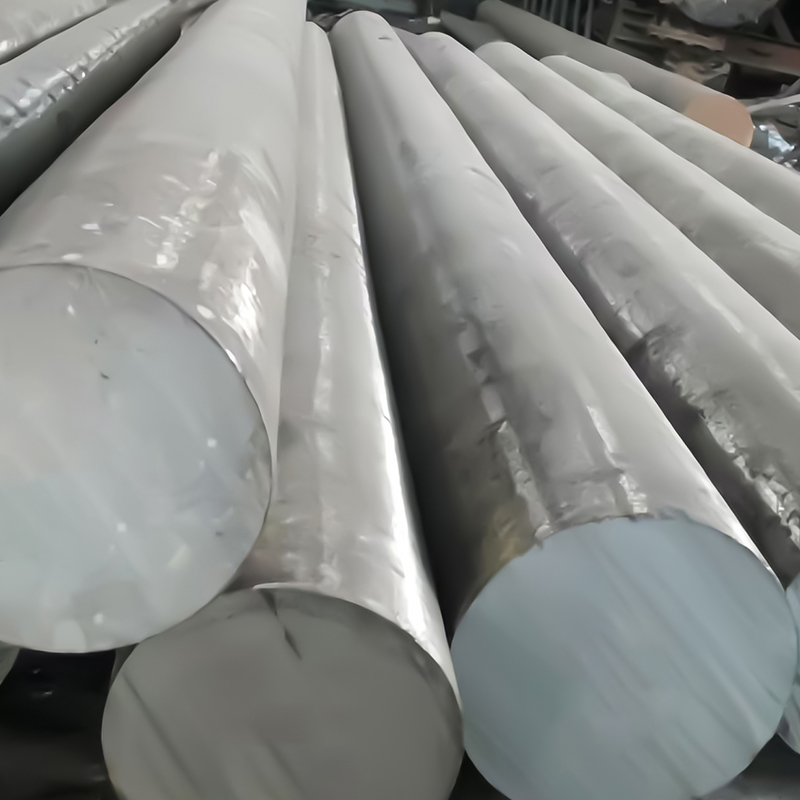

1. 動作温度を定義します。 650°C を超える持続的な耐荷重が必要な場合は、ニッケルベースの合金と限られた数のオーステナイト系ステンレス グレード (310S など) のみが使用可能です。 400°C ～ 650°C の範囲では、クロムモリブデン合金鋼 (F22、F91) またはオーステナイト系ステンレス鋼が適切です。 400°C 未満では、炭素鋼または合金鋼が全強度範囲をカバーします。
2. 腐食環境を評価します。 海水、鉱酸、有機酸、または塩化物を含む媒体と接触する場合は、ステンレス鋼 (二相またはオーステナイト) またはニッケル合金が必要です。高温の酸化性ガスに対しては、ニッケル合金または高クロム鋼 (9Cr、12Cr) が適切な耐酸化性を提供します。炭素鋼および合金鋼には、あらゆる腐食環境において保護コーティングが必要です。
3. 強度と断面サイズの要件を決定します。 50 mm を超えるセクションで 800 MPa を超える引張強度が必要な場合は、炭素鋼の代わりに合金鋼 (4140、4340) が使用されます。 1,000 MPa を超える強度要件と耐食性を組み合わせるには、析出硬化型ステンレス (17-4PH) またはニッケル合金が必要です。
4. 規制要件とコード要件を考慮してください。 ASME セクション VIII、ASME B31.3、または EN 13480 によって規定される圧力容器および配管用途では、許容される材料グレードが明示的に指定されています。航空宇宙および防衛の鍛造品は、AMS、ASTM、および OEM の材料仕様によって管理されており、材料の選択肢は事前に認定されたグレードに絞り込まれています。
5. 認定された範囲内でコストを最適化します。 サービス環境によって不適切な材料カテゴリが排除されたら、すべての機械的要件、寸法要件、および検査要件を満たす認定セット内で最もコストの低いグレードを選択します。多くの場合、より少ない加工代やより少ない溶接修理しか必要としない高合金材料は、より高い原材料コストを十分に補ってくれます。
