リング鍛造、自由型鍛造、転造リング鍛造の 3 つの異なる金属加工プロセス — それぞれが異なる部品形状、生産量、構造要件に適しています。つまり、圧延リング鍛造は、優れた粒子構造を備えたシームレスリングを製造する最も効率的な方法です。自由鍛造は、大型、カスタム、または少量の形状に対して最大限の柔軟性を提供します。リング鍛造は両方を含むより広いカテゴリーです。違いを理解することは、エンジニアや調達チームがコスト、パフォーマンス、リードタイムの観点から適切なプロセスを選択するのに役立ちます。
リング鍛造の実際の意味
リング鍛造とは、リング状の部品、つまり断面が丸い中空の円筒形の部品を製造する鍛造プロセスを表す一般用語です。このカテゴリには、圧延リング鍛造 (主要な工業的方法) とリングの形状に適応した自由型鍛造技術の両方が含まれます。
すべてのリング鍛造法に共通するのは、加熱された金属ビレットに圧縮力を加えることです。これにより結晶粒構造が微細化され、鋳物や機械加工された棒材よりもはるかに優れた機械的特性が得られます。鍛造リングは、航空宇宙タービン、圧力容器、風力エネルギーのフランジ、ベアリング、重工業機器など、高い強度重量比と繰り返し応力下での信頼性が求められるあらゆる場所で使用されています。
転造リング鍛造 : プロセスとメリット
圧延リング鍛造 - リングローリングとも呼ばれる - は特殊な熱間鍛造プロセスであり、事前に成形されたドーナツ状のプリフォーム (穴あきビレット) から始まり、それを従動ロールとアイドラー ロールの間で徐々に圧延して肉厚を減らし、直径を増加させます。軸ロールは同時に高さを制御します。
リングローリングプロセスのステップバイステップ
- 丸ビレットは正確な重量に切断され、材料の鍛造温度まで加熱されます。通常、 炭素鋼の場合は1,100℃～1,250℃ 、超合金の場合はそれ以上。
- ビレットはアプセット (軸方向に圧縮) されて直径が大きくなり、高さが低くなり、次にパンチされて中央の穴が形成され、プリフォーム リングが形成されます。
- プリフォームをリングローリングミルに置きます。メイン ロールが回転してリングを駆動し、アイドラー ロールが半径方向の圧力を加えて、壁を徐々に薄くします。
- 軸方向（円錐）ロールはリングの高さを制御し、ローリングプロセス中のフレアを防ぎます。
- リングの直径は、目標寸法に達するまで大きくなります。センタリングロールにより全体の真円度が維持されます。
- リングが取り外され、制御された方法で冷却されてから、熱処理、検査、および粗加工または仕上げ加工が行われます。
転造リング鍛造が優れた機械的特性を生み出す理由
回転動作により、金属の粒子の流れがリングの輪郭に沿って円周方向に沿って流れます。これ 円周方向の結晶粒方位 これは重要な構造上の利点です。これにより、素材の最も強い方向が、使用中にリングが受けるフープ応力と一致します。対照的に、中実の棒から機械加工されたリングは、半径方向に粒子の流れが遮断され、弱い面が動作負荷にさらされたままになります。
実際、AISI 4140 鋼の圧延リング鍛造品は、次の値を超える引張強度を達成できます。 1,000MPa 同じ合金の鋳物では得られない衝撃靱性値を備えています。航空宇宙グレードのチタン リング (Ti-6Al-4V) の場合、圧延リング鍛造品は AMS 4928 および AMS 6931 仕様を定期的に満たしており、回転部品にとって重要な一貫した疲労寿命を備えています。
サイズ範囲と素材

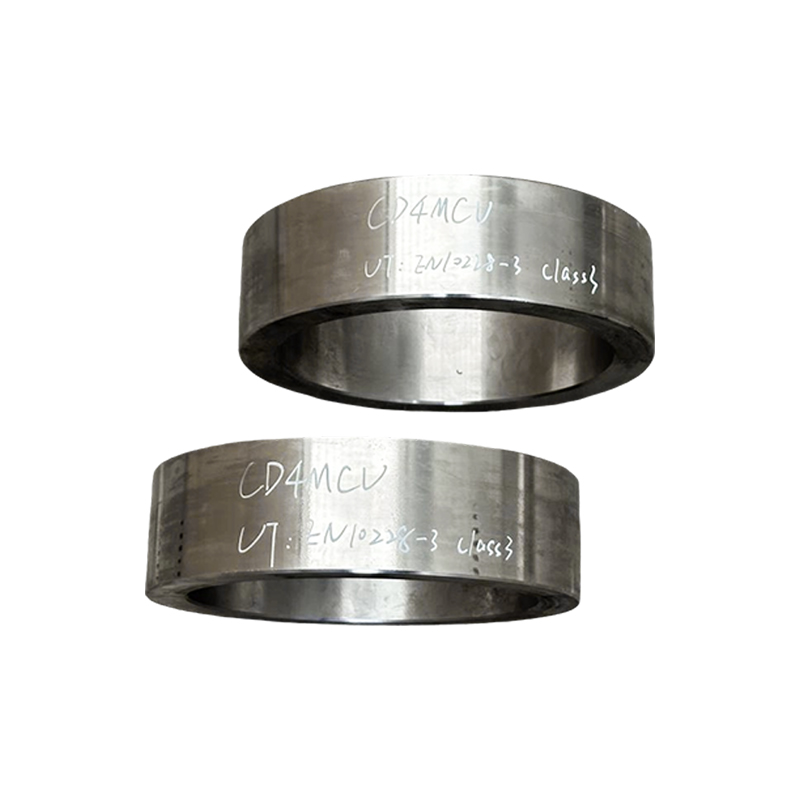

リングローリングミルは、次のような小さなリングを製造できます。 直径75mm、最大10メートル以上 大きなフランジや圧力容器コンポーネントの直径に適しています。壁の厚さは 12 mm の薄さから数百 mm の重さまであります。一般的な材料には次のものがあります。
- 炭素鋼および合金鋼 (AISI 1045、4140、4340)

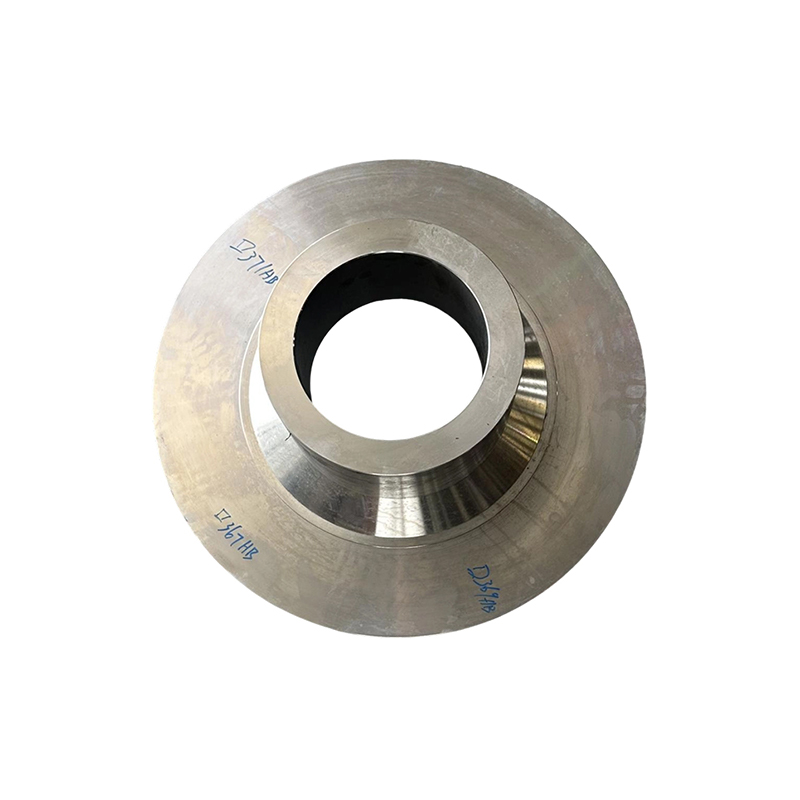

- ステンレス鋼（304、316、17-4PH）
- チタン合金（Ti-6Al-4V、Ti-3Al-2.5V）
- ニッケル超合金 (インコネル 718、ワスパロイ、ルネ 41)

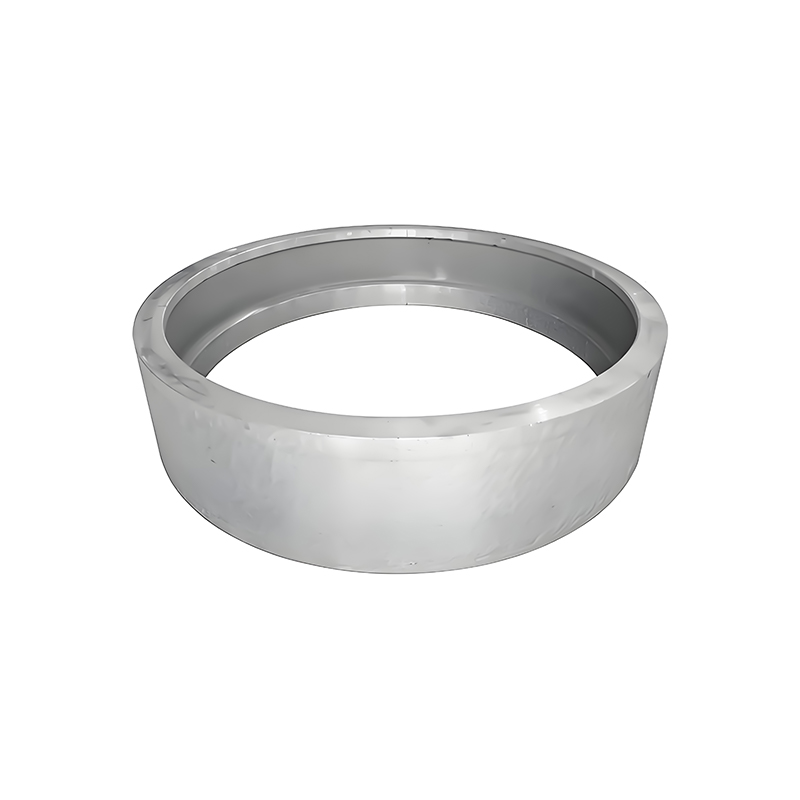

- アルミニウム合金（6061、7075）
- 銅と青銅の合金
自由型鍛造 : プロセスとそれが正しい選択である場合
自由鍛造 (自由鍛造またはスミス鍛造とも呼ばれる) では、加熱された金属ワークを、材料を完全に密閉しない平らな金型、V 字型、または輪郭のある金型の間で成形します。オペレーターは、ハンマーやプレスのストロークの間にワークピースの位置を変更したり回転させたりして、段階的に希望の形状を実現します。クローズドインプレッションダイは存在しないため、「オープン」という用語が付けられます。
自由鍛造によるリングの製造方法
開放型鍛造を使用してリング形状を製造するには、オペレータがビレットをひっくり返し、その中心に穴を開け、次に平らなトップダイと一緒に穴に挿入されたマンドレルバーを使用して、プレスの下でリングを徐々に回転させてリングを鍛造します。これはリングローリングよりも時間がかかり、労働集約的なプロセスであり、寸法公差は大幅に広くなります。 ±3mm～±10mm以上 リングローリングで達成できるより厳しい公差と比較して。
自由鍛造の強み
- 無制限の形状柔軟性 — 自由鍛造では、リングローリングミルでは対応できないシャフト、ディスク、ハブ、シリンダー、および複雑なカスタムプロファイルを製造できます。
- 非常に大きな部品サイズ — オープン ダイ プレスは、数百トンの重さのインゴットを加工し、原子力や石油化学用途向けに長さ 20 メートルを超えるコンポーネントや直径数メートルのリングを製造できます。
- 工具コストが低い — カスタム金型が不要なため、密閉型への投資が正当化できない一回限りの部品や非常に少量の部品に対して自由鍛造が経済的になります。
- 内部欠陥の閉鎖 — 複数のプレスストロークによる金属の段階的な加工により、内部の多孔性と元のインゴットからの分離が閉じられ、全体的な健全性が向上します。
自由鍛造の限界
- 寸法公差が広いと、かなりの加工代が必要となり、材料の無駄と加工コストが増加します。
- 特にリング形状の場合、砥粒の流れはリングローリングよりも予測可能でなく、一貫性もありません。
- サイクルタイムが長く、労働集約的な操作のため、中量から大量の生産ではコスト効率が低くなります。
直接比較: 圧延リング鍛造と自由型鍛造
| パラメータ | 転造リング鍛造 | 自由型鍛造 |
|---|---|---|
| 寸法許容差 | ±1mm～±3mm（きつい） | ±3mm～±10mm（広め） |
| グレインフロー | 円周方向、一貫性のある | 変数、演算子依存 |
| 工具コスト | 低（標準ロール） | 非常に低い (フラット/単純なダイ) |
| 素材の活用 | 高（ニアネットシェイプ） | 低い（加工代が多い） |
| 生産量 | 単品から大量まで | 少量/一回限りの用途に最適 |
| 部品形状の能力 | リングとフランジのみ | リング、シャフト、ディスク、カスタム |
| 最大直径 | 最大 ~10m (工場によって異なります) | 20m可能 |
| 表面仕上げ（鍛造そのまま） | より良い | より荒い |
| 部品ごとのサイクルタイム | 短い | より長い |
コンター圧延リング鍛造：高度なバリエーション
標準的なリング圧延では、長方形の断面を持つリングが製造されます。 コンターローリング (プロファイル リング ローリングとも呼ばれます) は、成形ロールを使用して、複雑な断面プロファイル (T 断面、L フランジ、溝、またはテーパー壁) を持つリングを圧延プロセス中に直接製造します。
これにより、機械加工で除去する必要がある材料の量が大幅に減少します。たとえば、コンターローリングによって製造されたジェット エンジンのタービン ディスク リングは、次のような状態で機械工場に到着します。 除去すべき材料の 15% ～ 25% が残っています 、長方形断面オープンダイ鍛造リングの場合と比較して 50% 以上です。航空宇宙用合金の価格 (インコネル 718 は 1 kg あたり 50 ドルを超える場合もあります) では、この材料節約だけでも、成形ロールへの追加の工具投資が正当化されます。
プロセスタイプ別の業界アプリケーション
| 産業 | 転造リング鍛造 Applications | 自由型鍛造 Applications |
|---|---|---|
| 航空宇宙 | タービンディスク、エンジンケーシング、ベアリングレース | 大型構造フレーム、試作コンポーネント |
| 石油とガス | パイプラインフランジ、バルブボディ、坑口リング | 大型圧力容器のシェル、カスタムの海中本体 |
| 風力エネルギー | タワーフランジ、旋回ベアリングリング | メインシャフト、大型ハブ鍛造品 |
| 核 | 原子炉冷却材ポンプリング、圧力リング | 原子炉容器シェル、大型ノズル鍛造品 |
| 鉱業および重工業 | ロータリーキルンリング、ミルライナー、ギアブランク | クラッシャーシャフト、プレスコラム、大型ロール |
鍛造リングの品質基準と検査
重要な用途向けの鍛造リングは、厳しい材料と検査基準を満たさなければなりません。圧延リング鍛造品および自由鍛造品に適用される一般的な規格は次のとおりです。
- ASTM A290 — タービンおよび止め輪用の炭素鋼および合金鋼のリング
- ASTM A694 — 高圧トランスミッションフランジ用の炭素鋼および合金鋼の鍛造品
- AMS 2375 — 航空宇宙用途向けのニッケル合金リング鍛造品
- EN 10243 — 鋼型鍛造品の欧州規格（適用公差）
- ASME セクション IX / セクション VIII — 圧力容器およびボイラーの鍛造品
検査には通常、内部不連続性を検出する超音波検査（UT）、表面欠陥を検出する磁粉検査（MPI）または液体浸透検査（LPT）、寸法検証、各熱および鍛造ロットを表す鍛造試験クーポンからの機械的特性検査が含まれます。
用途に応じた適切な鍛造方法の選択
リング鍛造プロセスを指定するときは、次の実際的な決定基準を使用してください。
- パーツがリングまたはフランジで、ボリュームが 1 個以上の場合 — コスト、結晶粒品質、ニアネットシェイプ効率の観点からは、ほとんどの場合、圧延リング鍛造がより良い選択となります。
- 部品が複雑な非リング形状を必要とする場合、または非常に大きい場合 — 自由鍛造は、リングローリングではできない形状の柔軟性とスケールを提供します。
- 加工コストと材料廃棄が主な懸念事項の場合 — 特に高価な合金の場合、バイトゥフライ比を最小限に抑えるためにコンター圧延リング鍛造を指定します。
- 構造的完全性の文書が必要な場合 — どちらのプロセスも完全なトレーサビリティと第三者検査の要件を満たすことができます。サプライヤーがアプリケーションに関連する ASTM、AMS、または EN 規格に認定されていることを確認してください。
- リードタイムが重要な場合 — 圧延リング鍛造は、カスタム金型の製造が不要で、1 個あたりのサイクル タイムが短縮されるため、一般に標準形状のリード タイムが短くなります。
